中控F7门禁接线图

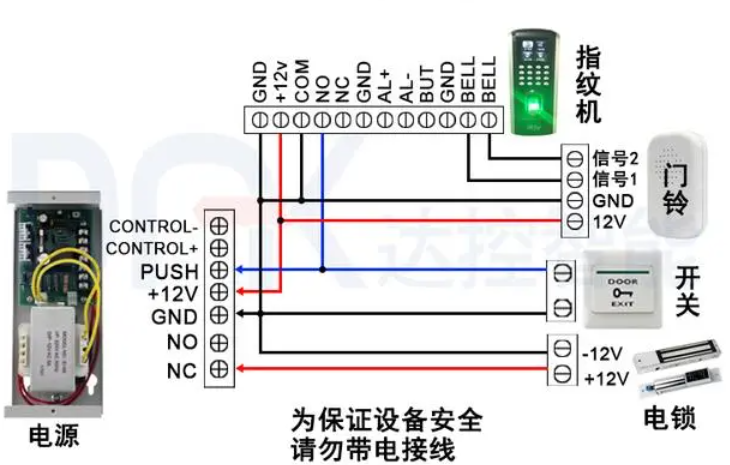

中控F7门禁接线示意图；这里的是通电常闭；断电常开；
出门开关，也可通过门禁主机输出，连接在BUT和GND上输出的是开门信号；
这个电源的输入是正常的220V，输出是12V，分为3A和5A二种电源；
下图的出门开关，就是连接在BTU和GND线上；当然，也可以直接通过电源上的出门线连接；
